Instalación
Antes de emparejar la app hay que instalar el equipo: montarlo, cablear las borneras y colocar el sensor. Esta guía cubre lo esencial; para casos particulares revisa también laspreguntas frecuentes sobre instalación.
El controlador trabaja con tensión de línea directa (110 V o 220 V). Recomendamos encarecidamente que la instalación eléctrica la haga un electricista calificado, conforme a las normas eléctricas locales. Antes de manipular cualquier cable, corta la corriente del circuito y verifica con un probador que no hay tensión.

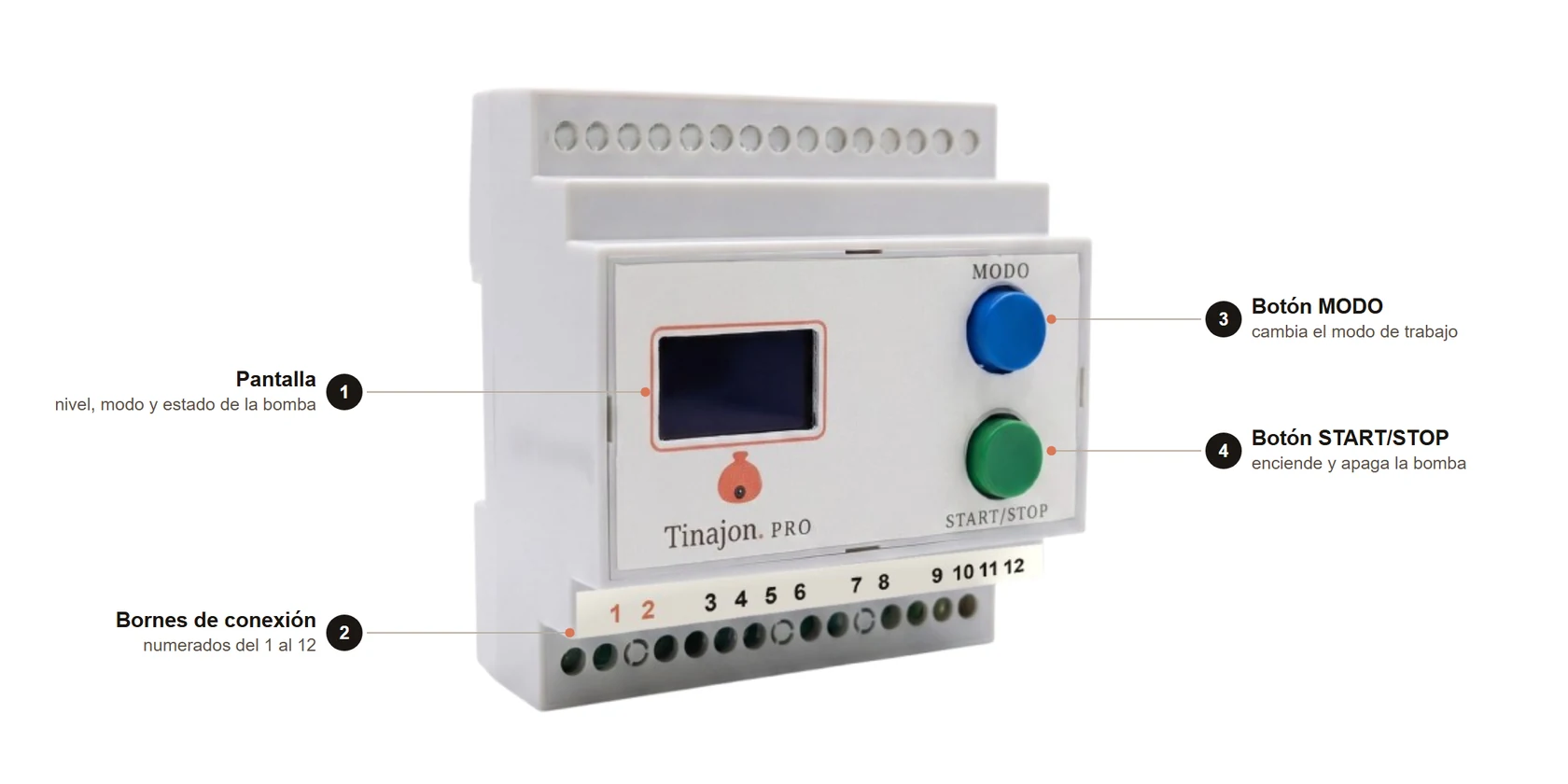

Partes del equipo
| N.º | Parte | Para qué |
|---|---|---|
| 1 | Pantalla | Muestra el nivel del tanque, el modo de trabajo y si la bomba está encendida. |
| 2 | Bornes de conexión | Las 12 conexiones del equipo, numeradas. Es lo que cableas en esta guía. |
| 3 | Botón MODO | Cambia entre automático, semiautomático y manual. |
| 4 | Botón START/STOP | Enciende y apaga la bomba a mano. |
Qué necesitas
- El controlador Tinajon Pro.
- El sensor ultrasónico y su cable.
- Un flotador de contacto seco para la cisterna — opcional, ver más abajo.
- Un contactor, solo si tu bomba pasa de 16 A — ver «Conecta la bomba».
- Una pinza amperimétrica SCT-013 — solo en el modelo con medición eléctrica, y opcional: ver Medición eléctrica.
- Acceso al panel eléctrico o a un punto cercano a la bomba con corriente disponible.
- Herramienta básica de electricista (destornillador, pelacables, probador de tensión).
Monta el controlador
El controlador tiene formato de carril DIN. Puedes montarlo dentro de un cuadro eléctrico existente, o fijar un tramo de carril DIN en cualquier superficie cercana a la bomba y engancharlo ahí.
- Elige un lugar seco, ventilado y cercano a la bomba y al panel eléctrico.
- Fija el carril DIN a la superficie (o usa uno ya existente en tu cuadro eléctrico).
- Engancha el controlador al carril — no necesita tornillos adicionales.
Las borneras
Todas las conexiones están en una sola fila —la parte 2 de la figura—, numerada del 1 al 12 en la etiqueta del equipo. La tira tiene 15 orificios: los tres que quedan sin número no se usan, y sirven de separación entre grupos.
| N.º | Qué es | Se conecta a |
|---|---|---|
| 1 | L — línea | Alimentación del controlador (110 V o 220 V) |
| 2 | N — neutro | Alimentación del controlador |
| 3 | NO — contacto abierto | Salida a la bomba o a la bobina del contactor |
| 4 | NO — mismo contacto que el 3 | Salida a la bomba (segundo hilo) |
| 5 | COM — común | Salida a la bomba o al contactor |
| 6 | COM — mismo contacto que el 5 | Salida a la bomba (segundo hilo) |
| 7 | Señal del flotador | Flotador de la cisterna (opcional, sin polaridad) |
| 8 | GND del flotador | Flotador de la cisterna |
| 9 | 5 V | Sensor ultrasónico — hilo naranja |
| 10 | TRIG | Sensor ultrasónico — hilo verde |
| 11 | ECHO | Sensor ultrasónico — hilo azul |
| 12 | GND | Sensor ultrasónico — hilo carmelita |
Los pares 3/4 y 5/6 son el mismo contacto del relé, repetido para que te quepan dos hilos sin empalmar. Si repartes la carga en dos hilos por polo —uno en el 3 y otro en el 4, uno en el 5 y otro en el 6— cada borne lleva la mitad y el conjunto admite hasta 16 A. Con un solo hilo por polo, el límite es 8 A.
Vista general del sistema
Antes de ir borne por borne, así se ve el sistema completo: el sensor en la tapa del tanque, el controlador en el medio y la cisterna con la bomba y el flotador.
Conecta la alimentación — bornes 1 y 2
- Con la corriente cortada, conecta la línea al borne 1 (L) y el neutro al borne 2 (N).
- El equipo acepta 110 V o 220 V y se adapta solo: no hay nada que configurar ni ningún interruptor que cambiar.
- Aprieta firme y tira suave de cada cable para comprobar que quedó sujeto.
Conecta la bomba — bornes 3 a 6
La salida del controlador es un contacto seco: el relé solo abre y cierra, no entrega tensión por sí mismo. La corriente de la bomba la pones tú desde tu instalación, pasándola por el contacto.
Hay tres formas de cablearlo, y la que te toca depende del consumo de tu bomba:
| Corriente de la bomba | Cómo se conecta |
|---|---|
| Hasta 8 A (≈ 900 W a 110 V · ≈ 1750 W a 220 V) | Directo, un hilo por polo: la línea entra por el 3 y sale por el 5 hacia la bomba. |
| De 8 a 16 A (≈ 1750 W a 110 V · ≈ 3500 W a 220 V) | Directo, dos hilos por polo: uno en el 3 y otro en el 4, uno en el 5 y otro en el 6. Cada borne lleva la mitad. |
| Más de 16 A | Con contactor: los bornes 3-6 accionan la bobina del contactor, y el contactor es quien mueve la bomba. |
Con un hilo por polo, el límite lo pone la bornera, no el relé. El eslabón más delgado es el borne de tornillo, homologado a 10 A por UL y CSA, y 8 A deja margen para el pico de arranque de la bomba. Con dos hilos por polo cada borne lleva la mitad, y con 16 A cada uno sigue en esos 8 A: la placa y el relé aguantan más, así que el límite lo sigue poniendo la bornera. Mira la corriente de placa de tu bomba, no los caballos: si no la encuentras o tienes dudas, usa contactor — es barato y siempre es la opción segura.
Con el equipo sin corriente el contacto queda abierto, así que la bomba no puede arrancar sola cuando vuelve la luz sin que el controlador retome el control primero.
Conecta el flotador — bornes 7 y 8 (opcional)
El flotador va en la cisterna (el depósito del que la bomba saca agua) y sirve para que el equipo no arranque en seco cuando esa fuente está vacía. Es un contacto seco de dos hilos: no tiene polaridad, cualquiera de los dos cables va en cualquiera de los dos bornes. Los de tres hilos (común, normalmente abierto y normalmente cerrado) también sirven: usa el común y uno de los otros dos, y aísla el que sobra.
Si tu fuente de agua nunca se queda vacía —por ejemplo agua directa de la calle— puedes prescindir de él y dejar los bornes 7 y 8 sin conectar. El sensor de cisterna viene desactivado de fábrica, así que no hay nada que tocar.
Cómo se cuelga
El flotador no sube y baja recto: bascula. El contrapeso que trae el cable se fija a la altura que quieras y hace de punto de giro —como un codo— mientras el flotador gira a su alrededor como la mano. El contacto conmuta cuando pasa de unos 45°.
- Cuelga el cable desde la tapa de la cisterna y fija el contrapeso a la altura donde quieras que el equipo considere «sin agua».
- Deja que el contrapeso cuelgue libre, sin tocar la pared ni el fondo.
- El cable libre entre el contrapeso y el flotador fija el diferencial: cuanto más cable dejes, más tiene que cambiar el nivel para que conmute.
Actívalo y comprueba el sentido
Hay flotadores que cierran el contacto con agua y otros que lo cierran al vaciarse. En vez de adivinarlo, se lo dices al equipo y lo compruebas con la mano:
- En la app, Configuración → Bomba y sensor, activa «Sensor de cisterna».
- Debajo, en «Con agua, el contacto del flotador…», deja «Se cierra» —lo habitual— y guarda.
- Sube el flotador con la mano: la app debe decir que la cisterna tiene agua. Déjalo colgar: debe decir que está vacía. Si sale al revés, elige «Se abre», guarda y vuelve a probar.
Con «Se cierra», un cable cortado se lee como «cisterna vacía» y la bomba no arranca: falla del lado seguro. Con«Se abre» pasa lo contrario: un cable cortado se lee igual que «hay agua» y la protección contra marcha en seco deja de actuar, en silencio. En modo automático ysemiautomático todavía te cubren el corte al 100 % y el watchdog de flujo; en modo manual puro no te cubre ninguno de los dos. Por eso, si tu flotador lo permite —los de tres hilos siempre—, usa el par que cierra con agua. Y en cualquier caso, revisa el cable del flotador cuando hagas el mantenimiento anual.
Instala el sensor — bornes 9 a 12
El sensor ultrasónico mide la distancia al agua desde arriba, así que va en la tapa o parte superior del tanque, apuntando hacia abajo.
- Fija el sensor en la tapa del tanque, con línea de visión directa al agua — sin obstáculos entre el sensor y la superficie.
- Deja como mínimo 30 cm entre el sensor y el nivel máximo del agua. Más cerca, el sensor entra en su zona ciega y da lecturas falsas.
- Tiende el cable hasta el controlador. Puedes usar hasta 20 metros sin perder precisión — usa cable apantallado y mantenlo alejado de los cables de alta tensión.
- En el equipo, conecta los cuatro hilos a los bornes 9 (5 V, naranja), 10 (TRIG, verde), 11 (ECHO, azul) y 12 (GND, carmelita).
- En el tanque, atorníllalos a la placa adaptadora del sensor en el mismo orden: +5V y TRIG en una bornera, ECHO y GND en la otra. Los nombres están impresos junto a cada borne.
Antes de dar corriente, comprueba que cada color llega al mismo nombre en los dos extremos: el naranja al 9 y al +5V, el carmelita al 12 y al GND. Invertir 5 V y GND puede dañar el sensor.
Enciende el equipo
Restablece la corriente. La pantalla OLED debe encenderse en unos segundos y mostrar el estado del equipo — eso confirma que arrancó correctamente. Si la pantalla queda apagada, corta la corriente y revisa los bornes 1 y 2 antes de seguir.
Si en lugar del nivel parpadea «SIN SENSOR», el equipo no recibe lectura del sensor: corta la corriente y revisa los bornes 9 a 12. Con el sensor bien conectado verás un porcentaje desde el primer momento — aproximado hasta que lo calibres desde la app, en el siguiente capítulo.
Siguiente paso: con el equipo instalado y encendido, continúa con Primeros pasos para emparejarlo con la app.
