Medición eléctrica
Tinajon Pro se fabrica en dos versiones. La que tienemedición eléctrica vigila además la red y el motor: no deja arrancar la bomba con el voltaje fuera de rango, y la para si consume de más o si gira sin mover agua.

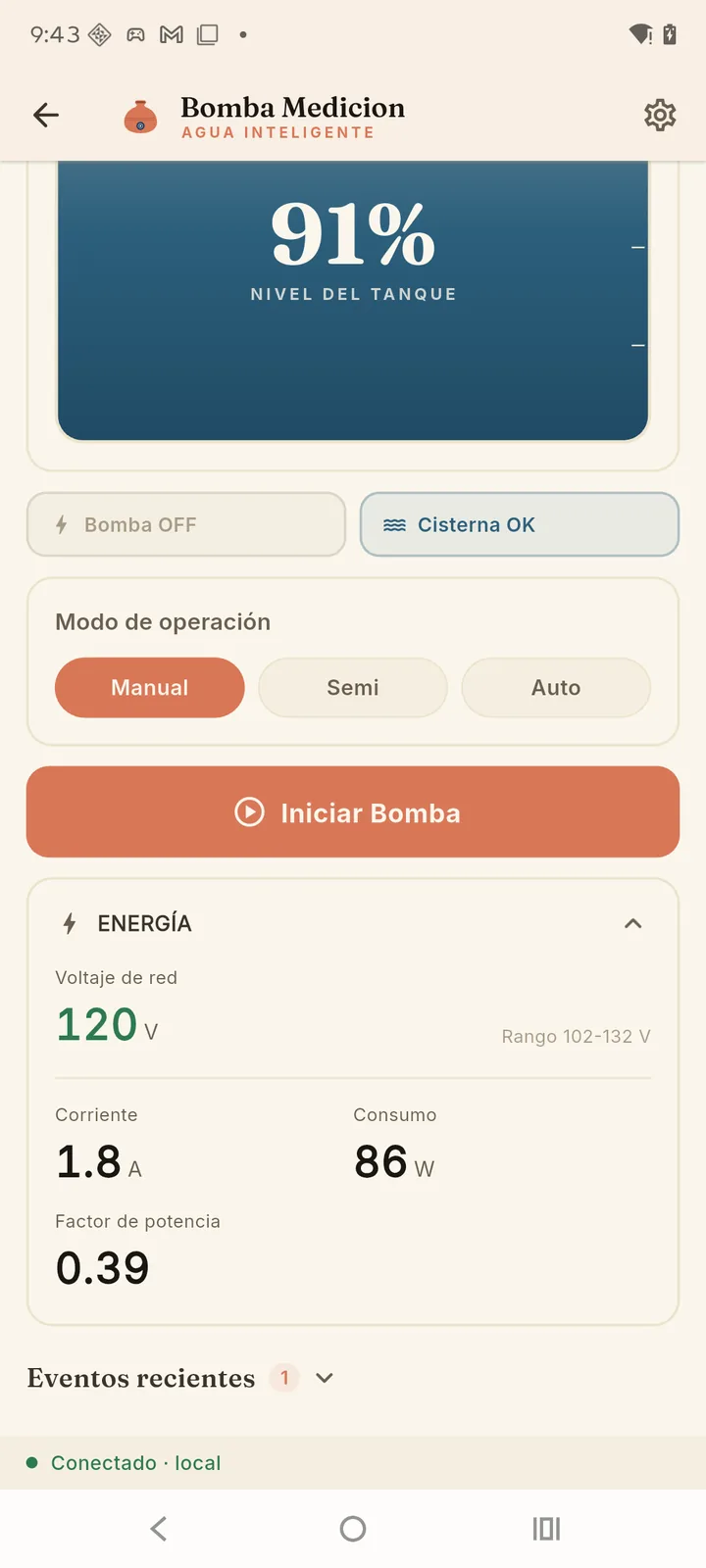

¿Tu equipo la tiene? Si en la pantalla principal de la app ves la tarjeta «ENERGÍA», sí. Si no aparece, tu equipo es el modelo sin medición y todo lo de este capítulo no aplica: el resto del manual es igual para los dos.
Qué mide
| Qué | Qué necesitas |
|---|---|
| Voltaje de la red | Nada: lo mide el propio equipo. |
| Corriente, consumo y factor de potencia de la bomba | Una pinza amperimétrica abrazando uno de los cables de la bomba (ver abajo). |
Si en algún momento no hay lectura, la tarjeta dice «Sin lectura eléctrica ahora mismo. Las protecciones de voltaje y consumo están en pausa.» Es a propósito: sin una medida fiable, el equipo no se inventa una protección, y la bomba sigue funcionando como en el modelo sin medición — con el control de nivel, el flujo y la cisterna de siempre.
Instala la pinza amperimétrica
Solo hace falta para medir el consumo y para dos de las tres protecciones (sobreconsumo y marcha en seco). La del voltaje funciona sin ella.
- Qué pinza: una SCT-013 de salida en voltios —
SCT-013-010,015,020,030,050o100. El número son los amperios que mide a fondo de escala y viene impreso en la pinza. La SCT-013-000 no sirve: da corriente, no voltaje. Para cualquier bomba que se conecte directa (hasta 16 A), la SCT-013-030 cubre todos los casos. - Dónde se pone: abrazando un solo cable de la bomba — la línea o el neutro, da igual cuál —, nunca el cable completo. Si abraza los dos, las corrientes se anulan y la lectura sale en cero.
- Hacia dónde: no importa. El equipo mide igual con la pinza puesta al revés.
- Cómo se conecta: su clavija de 3,5 mm va en la entrada para la pinza del equipo.
En una red trifásica, el equipo y la bomba en la misma fase.El equipo calcula el consumo comparando la corriente de la bomba con el voltaje que él mismo ve. Si la bomba cuelga de otra fase de una red trifásica, el consumo sale mal — y a veces sale mal de forma creíble. En las casas con dos vivos y un neutro (110 V a neutro y 220 V entre vivos), en cambio, da igual de qué vivo cuelgue cada uno: la medida sale bien.
Configúrala

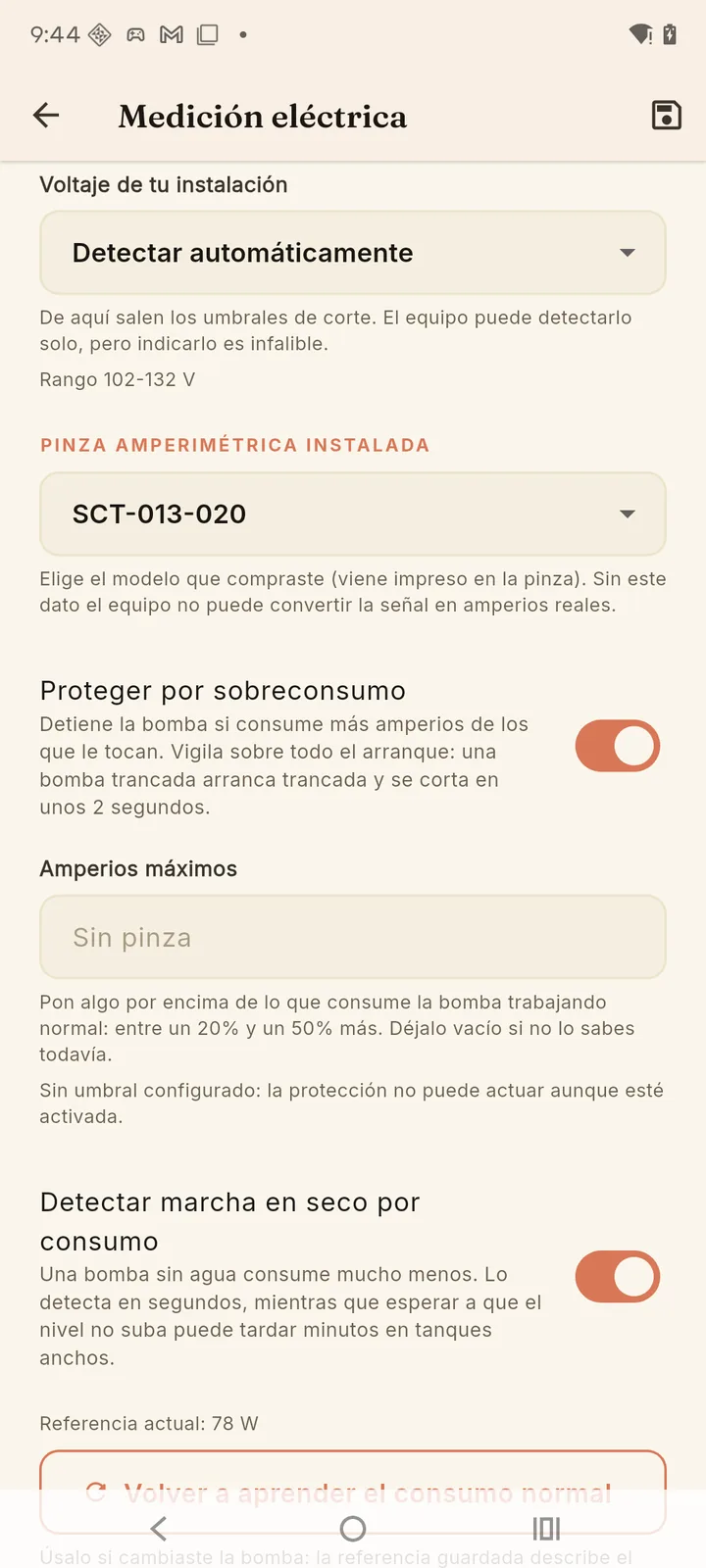

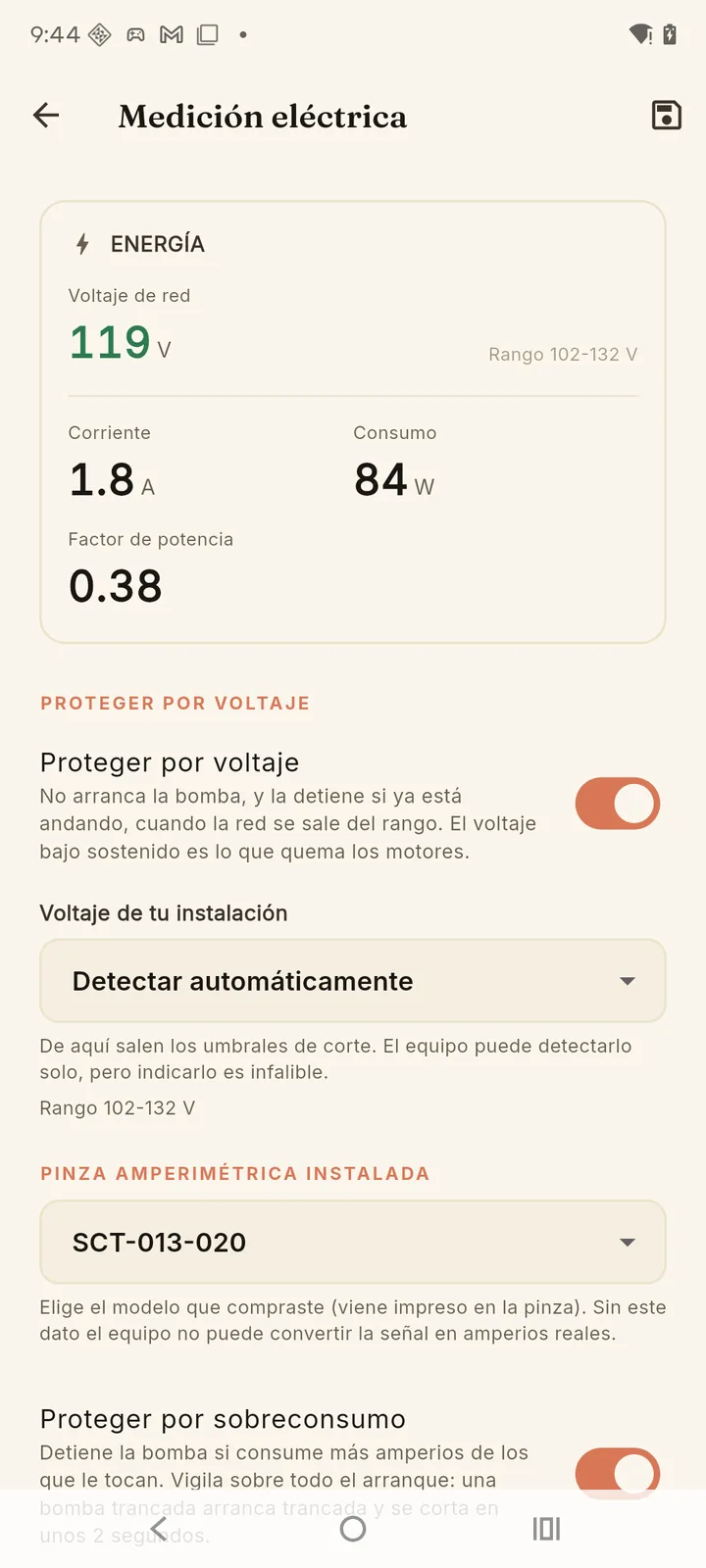

En Configuración → Medición eléctrica:
- «Voltaje de tu instalación» — déjalo en «Detectar automáticamente» o elige el tuyo (110, 120, 127, 220, 230 o 240 V). Indicarlo es infalible; detectarlo solo, casi siempre acierta. De aquí salen los límites de corte: un 15% por debajo y un 10% por encima del nominal. La app te muestra el rango resultante, por ejemplo «Rango 102-132 V».
- «Pinza amperimétrica instalada» — elige el modelo que compraste, el número impreso en la pinza. Sin este dato el equipo no puede convertir la señal en amperios, así que no pongas aquí el consumo de tu bomba: daría lecturas creíbles y falsas.
- Activa las protecciones que quieras (abajo) y guarda con el icono de arriba a la derecha.
Las tres protecciones
| Protección | Qué hace | Para volver a arrancar |
|---|---|---|
| Proteger por voltaje | No arranca la bomba, y la detiene si ya está andando, cuando la red pasa 3 segundos fuera de rango. El voltaje bajo sostenido es lo que quema los motores. | No hace falta reconocer nada: es un problema de la red, no de la bomba. Cuando la red lleva unos segundos de vuelta dentro de rango, en Auto la bomba arranca sola si hace falta; en Semi o Manual la vuelves a encender tú. |
| Proteger por sobreconsumo | Detiene la bomba si consume más amperios de los que le tocan. Vigila sobre todo el arranque: si el motor está trancado, lo corta en unos 2 segundos. Necesita el valor de «Amperios máximos»: pon entre un 20% y un 50% más de lo que consume trabajando normal. | Revisa la bomba y reconoce el fallo. Consumir de más es mecánico (impulsor trabado, rodamiento agarrotado); reintentar solo contra un eje trabado quema el motor. |
| Detectar marcha en seco por consumo | Una bomba sin agua consume mucho menos. La detecta en unos 12 segundos, mientras que esperar a que el nivel no suba puede tardar minutos en tanques anchos. | Revisa que haya agua y reconoce el fallo. Insistir en seco destruye el sello. |
Cuando salta una, la app dice cuál — «Voltaje bajo: bomba detenida»,«Consumo excesivo: bomba detenida», «La bomba gira sin mover agua» — y la pantalla del equipo muestra ELECTRICO. Se reconoce igual que cualquier fallo de bomba: con «Reconocer fallo» (ver Uso diario).
El consumo normal se aprende solo
Para saber qué es «consumir de menos», el equipo necesita saber cuánto consume tu bomba con tu tubería. Lo aprende solo en los primeros bombeos, y solo mientras el nivel del tanque sube de verdad — así nunca aprende como normal una bomba que está girando en seco. Mientras aprende, la app lo dice («Aprendiendo el consumo normal de tu bomba…») y la detección de marcha en seco no está activa. Cuando termina, verás «Referencia actual: … W».
Si cambias la bomba, pulsa «Volver a aprender el consumo normal»: la referencia guardada describe el motor anterior.
Ajuste fino contra un patrón
El equipo sale calibrado de fábrica a partir de los valores de su placa, así que esto no suele hacer falta. Si tienes un multímetro o una pinza de confianza, puedes comparar: escribe lo que marca tu instrumento junto a lo que mide el equipo y pulsa «Aplicar». Solo se puede hacer conectado al equipo en tu red local, no por internet, y el ajuste admite como mucho un ±50%: una diferencia mayor no es de calibración, es de la pinza, del modelo que elegiste o del cableado.
Antes de ajustar la corriente, abre la pinza sin abrazar ningún cable: el consumo debe marcar prácticamente cero. Si marca amperios así, es un fallo de la placa, y el ajuste solo lo escondería.
Avisos
Con la bomba vinculada a la nube, en Cuenta → Notificaciones → Energía eliges qué te avisa: tensión de la red(el que más se repite si tu red es inestable), sobreconsumoy marcha en seco. VerNotificaciones.
Y para ver de un vistazo si todo está en orden, Configuración → Revisar mi instalación incluye la medición eléctrica junto con el sensor, la calibración y la conexión.
